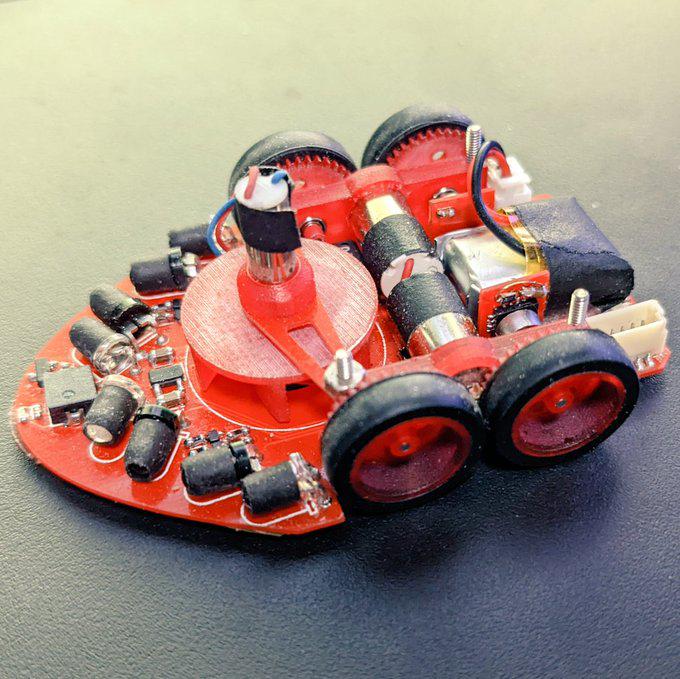

| マイクロマウス競技ファイナル Micromouse Final Ace (Ace) 赤尾 健太 Ex-machina |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ARM系 / STmicro STM32F411CEU6 100[MHz] /512 [kB] / 128 [kB] / 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 1 [セルor本]/ 4.2[V]/ 50[mAh]/ 不明 モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
DCモータ 2 [個] didel mk06 モータドライバIC： |
| 走行用以外のモータ |
吸引 : DCモータ 1 [個] / M412PA その他２無し |
| センサ | 赤外線センサ:4 [個] / OSI5FU3A11C / 距離センサ（反射光量をAD変換） / ジャイロセンサ:1 [個] / MPU6000 / デジタル値出力型 / エンコーダ:2 [個] / AS5050a / 磁気式 / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
56.9x38x23.5 [mm] 13.2[g] |
| 動輪 補助輪 |
4輪／直径13mm 幅3.5mm 補助輪なし |
| ロボット構造 | 左右（４輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
STM32CubeIDE
CAD:FUSION360 |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1か月 ／自身で設計したオリジナル 電気系 1か月 ／プリント基板（自分で設計） ソフト 1か月 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | 今年はオフラインでの全日本大会が開催されるということで、久々に新作マウスを作りました。 今、テクニカルシートを書いてる段階ではとても迷路を走ることができない状態ですが、大会本番までに何とか完走できるように調整したいと思います。 |
