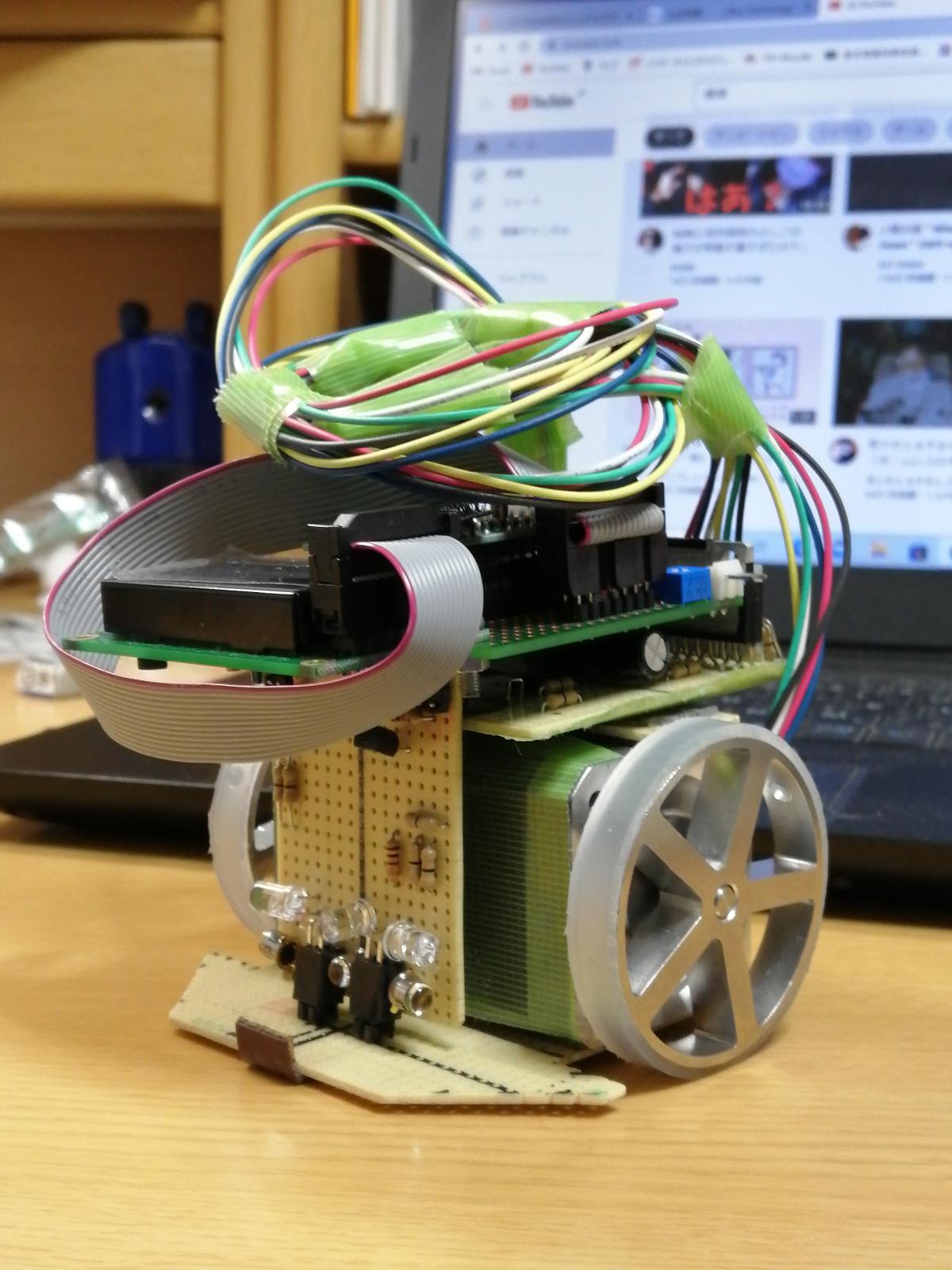

| クラシックマウス競技 Classic mouse リゾートしらかみ青池 (ResortShirakamiAoike) 千田 圭一郎 東京工芸大学からくり工房 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
H8系 / Renesas 3694F 20[MHz] /32 [kB] / 2 [kB] / 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 3 [セルor本]/ 11.1[V]/ 360[mAh]/ Tahmazo モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
ステッピングモータ 2 [個] Oriental motor PKE243A-C3EIC4311 モータドライバIC：SLA7078MRT |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ:3 [個] / コーデンシ,ST-1KL3A / 距離センサ（反射光量をAD変換） / 赤色 |
| サイズ 長さx幅x高さ[mm] 重量[g] |
97x90x105 [mm] 671[g] |
| 動輪 補助輪 |
2輪／直径52mm 幅8mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
Best Technology開発ソフト
CAD: |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1か月 ／学校やサークルの標準設計 電気系 1か月 ／学校やサークルの設計、ユニバーサル ソフト 2か月 ／学校やサークルのサンプルを改良 |
| ロボットＰＲ | ロボットの名前の由来は私が電車に乗った時に内装や乗っているときに見えた景色に感動を覚えたからです。感動したからです。ロボットの特徴としては少し大きいの発光センサが光を発し、壁に光を当て反射した光を受光センサが読み取ることで位置を計り走行することが特徴です。ロボットの出来栄えに関しては手作りのこともあり基盤とのつなぎ目が少し不安定のところと少し不格好なところもあります。 |
