| クラシックマウス競技 Classic mouse chipstar (chipstar) 竹内 智亮 大阪電気通信大学 自由工房 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
H8系 / Renesas H8 3694F 20[MHz] /32 [kB] / 2 [kB] / 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 3 [セルor本]/ 11.1[V]/ 850[mAh]/ KYPOM モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
ステッピングモータ 2 [個] オリエンタルモータ PKE243A−C3 モータドライバIC：サンケン SLA7078 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ:4 [個] / コーデンシST‐1KL3A / 距離センサ（反射光量をAD変換） / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
113x70x93 [mm] 720[g] |
| 動輪 補助輪 |
2輪／直径48mm 幅5mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
GDLソフト
CAD: |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1ヶ月 ／学校やサークルの標準設計 電気系 1ヶ月 ／学校やサークル製のプリント基板 ソフト 1ヶ月 ／学校やサークルのサンプルを改良 |

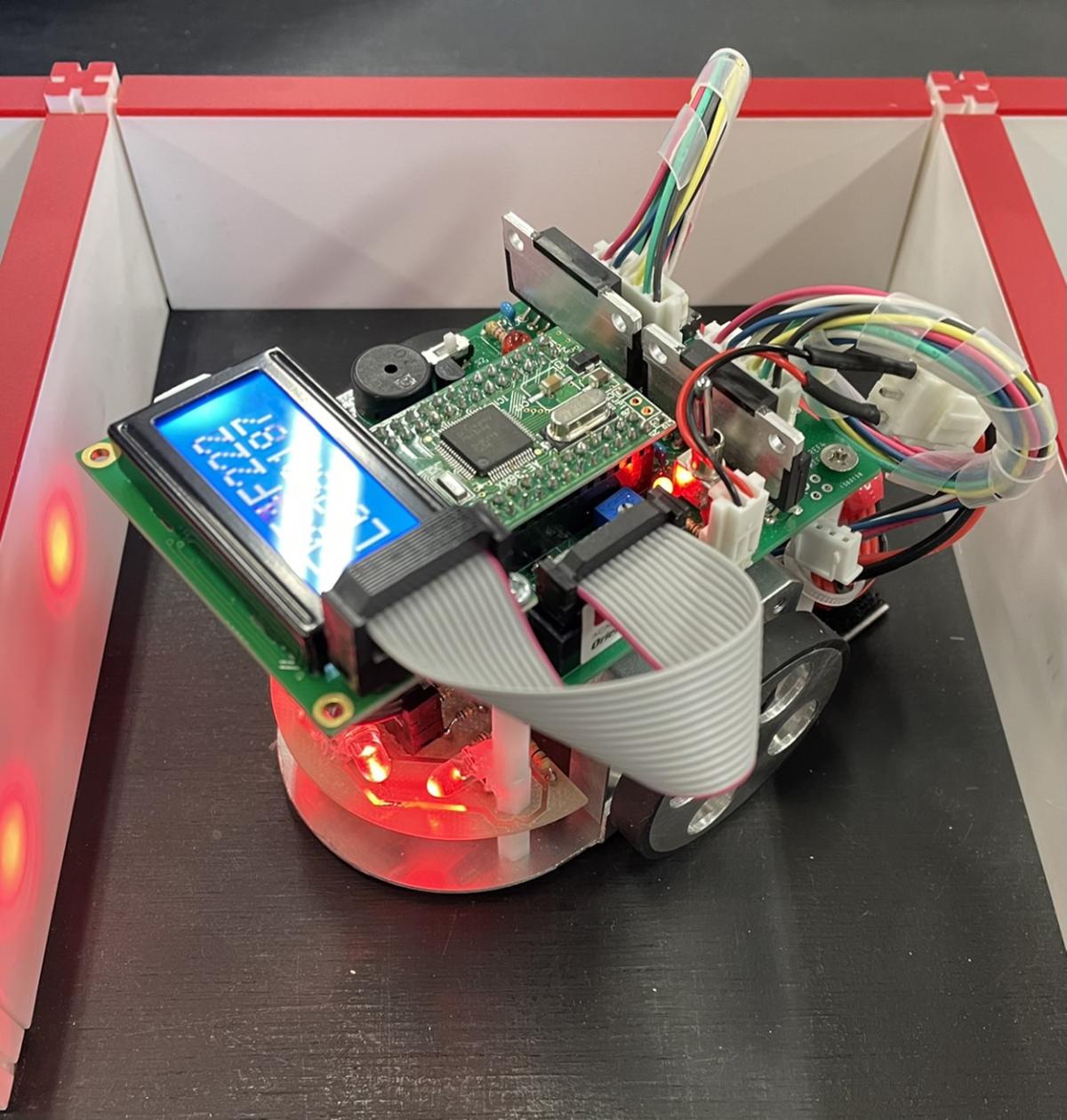

| ロボットＰＲ | 今回の機体は、前回の関西地区大会からLEDとセンサーの数を３つから４つに増やし、モータも大きくしました。アルミ板で製作した下板や、センサー基盤の微調整を繰り返し、旧機体よりも安定して走行できるようになりました。 |
