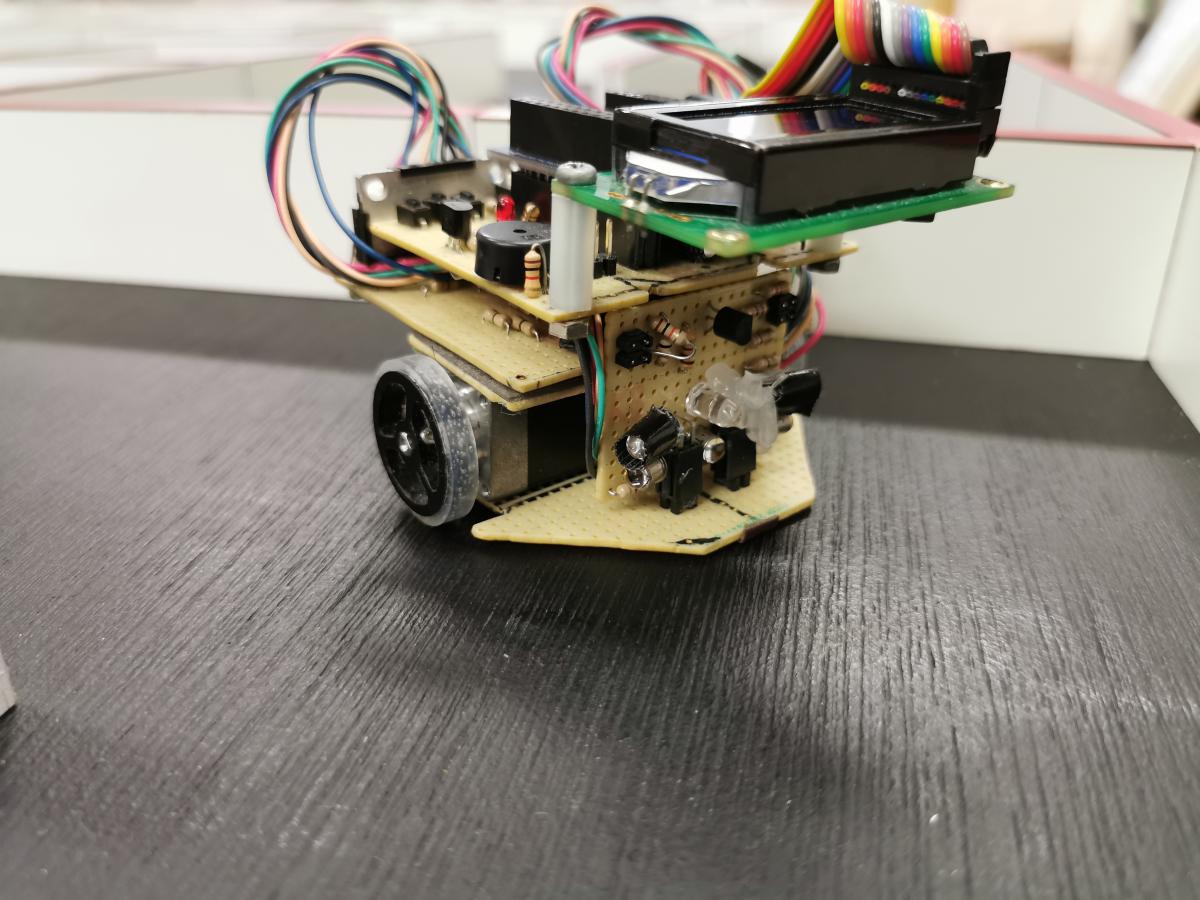

| クラシックマウス競技 Classic mouse オッズ1000倍マウス (OzzuSenbaiMouse) Richardo Kevin 東京工芸大学からくり工房 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
RX系 / Renesas R5F562TAADFM 12[MHz] /256 [kB] / 16 [kB] / 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 3 [セルor本]/ 11.1[V]/ 360[mAh]/ Tahmazo モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
ステッピングモータ 2 [個] PKE213U05A モータドライバIC：SLA7078MPRT |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ:3 [個] / ST-1KL3A / 距離センサ（反射光量をAD変換） / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
90x80x85 [mm] 150[g] |
| 動輪 補助輪 |
2輪／直径30mm 幅5mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
Renesas開発ソフト
CAD:Eagle |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1ヶ月 ／学校やサークルの標準設計 電気系 1ヶ月 ／プリント基板（自分で設計） ソフト 3ヶ月 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | ユニバーサルマウスのRXマイコンを変更したロボットです。 |
