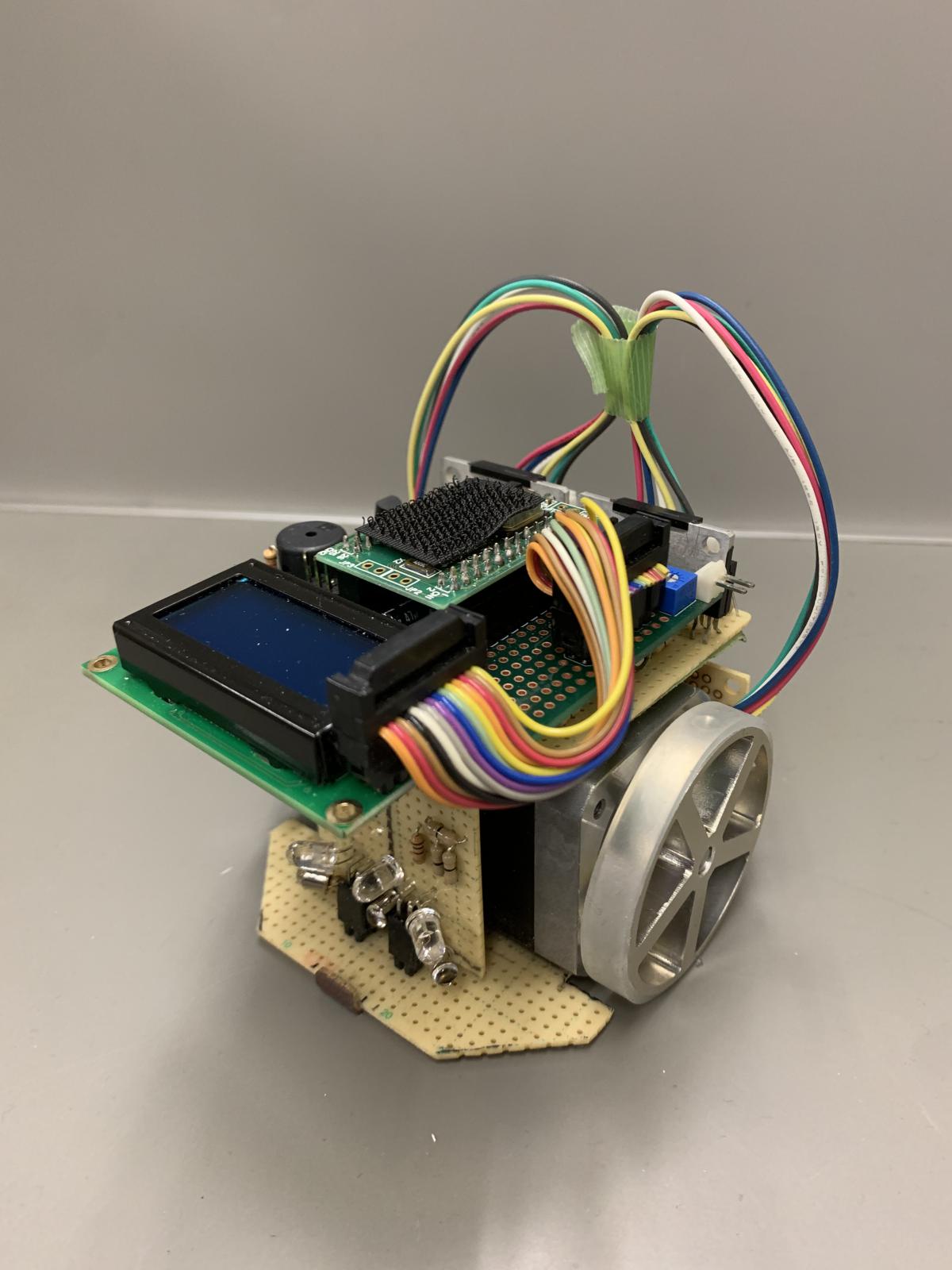

| クラシックマウス競技 Classic mouse チキンマウス (chickenmouse) 佐藤 拓都 東京工芸大学からくり工房 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
H8系 / Renesas 3694F 20[MHz] /32 [kB] / 2 [kB] / 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 3 [セルor本]/ 11.1[V]/ 360[mAh]/ Tahmazo モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
ステッピングモータ 2 [個] OrientalmotorPKE243A-C3EIC4311 モータドライバIC：SLA7078MRT |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ:3 [個] / コーデンシ, ST-1KL3A / 距離センサ（反射光量をAD変換） / 赤色 |
| サイズ 長さx幅x高さ[mm] 重量[g] |
97x89x80 [mm] 650[g] |
| 動輪 補助輪 |
2輪／直径52mm 幅8mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
Best Technology開発ソフト
CAD: |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1カ月 ／学校やサークルの標準設計 電気系 1カ月 ／学校やサークルの設計、ユニバーサル ソフト 7カ月 ／学校やサークルのサンプルを改良 |
| ロボットＰＲ | 今回のマウスには、シナリオ化と言う2次走行の際に処理を軽くするプログラムを組み込み、以前よりも安定して速く走れるように改良しました。 |
