第40回マイクロマウス東日本地区大会

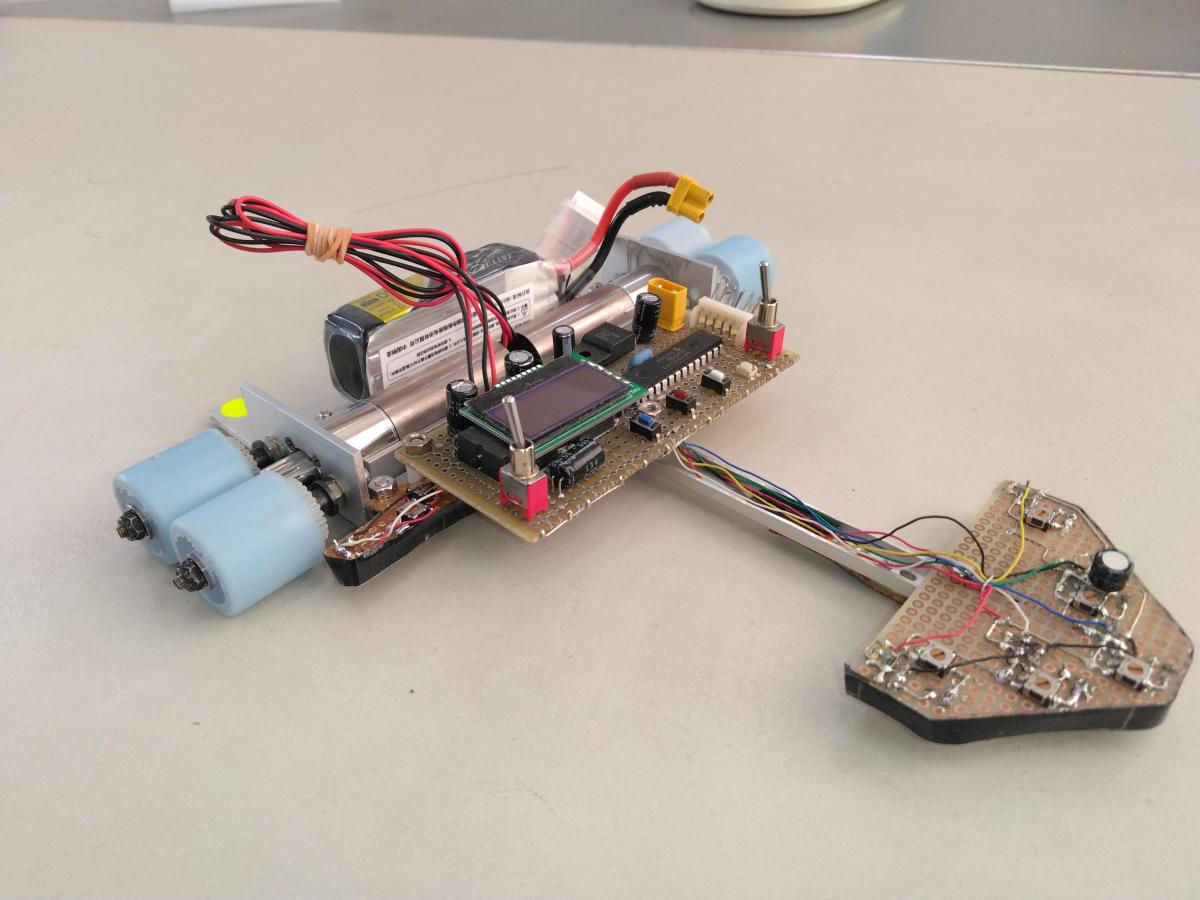

| ロボトレース競技 RT01 黄金鯵14 大橋 辰也 埼玉県立狭山工業高等学校 公認記録：リタイア 第１走行 : R |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
PIC系 ／ MICROCHIP dsPIC30F4012 80[MHz] ／ 48 [kB] ／ 2 [kB] ／ 21 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 4 [セルor本] ／ 14.8[V] ／ 450[mAh] ／ TATTU モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ MAXON DCX16L モータドライバIC：TB6643KQ |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 7 [個] ／ 浜松ホトニクス S-7136 ／ ラインセンサ（反射光量を２値化変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
205 x 190 x 35 [mm] 359 [g] |
| 動輪 補助輪 |
4 [輪]／ 直径 21 [mm] 幅 20 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（４輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
C言語／MPLAB,MPLAB X
シミュレータやＣＡＤ： |
| アルゴリズム | トレース コース記憶なし |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 １週間 ／自身で設計したオリジナル 電気系 １週間 ／ユニバーサル（自分で設計） ソフト １週間 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | 低重心になるように作りました |
申込み時のデータです。競技会当日と異なる場合があります。
