2023年度マイクロマウス関西地区大会
| クラシックマウス競技 CM16 マグロ 宇藤 寿宗 大阪電気通信大学 自由工房 公認記録：0:54.954 第１走行 : 1:13.666 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
H8系 ／ Renesas H8 3694F 20[MHz] ／ 32 [kB] ／ 2 [kB] ／ 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 3 [セルor本] ／ 11.1[V] ／ 850[mAh] ／ kyPOM モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
ステッピングモータ／ 2 [個]／ オリエンタルモーター PKP213U05A モータドライバIC：サンケン SLA7078 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ : 3 [個] ／ コーデン ST-1KL3A ／ 距離センサ（反射光量をAD変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
110 x 80 x 70 [mm] 300 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 24 [mm] 幅 5 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
GDLソフト
ＣＡＤ： |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 二ケ月半 ／学校やサークルの標準設計 電気系 一ケ月 ／学校やサークル製のプリント基板 ソフト 一ケ月 ／学校やサークルのサンプルを改良 |

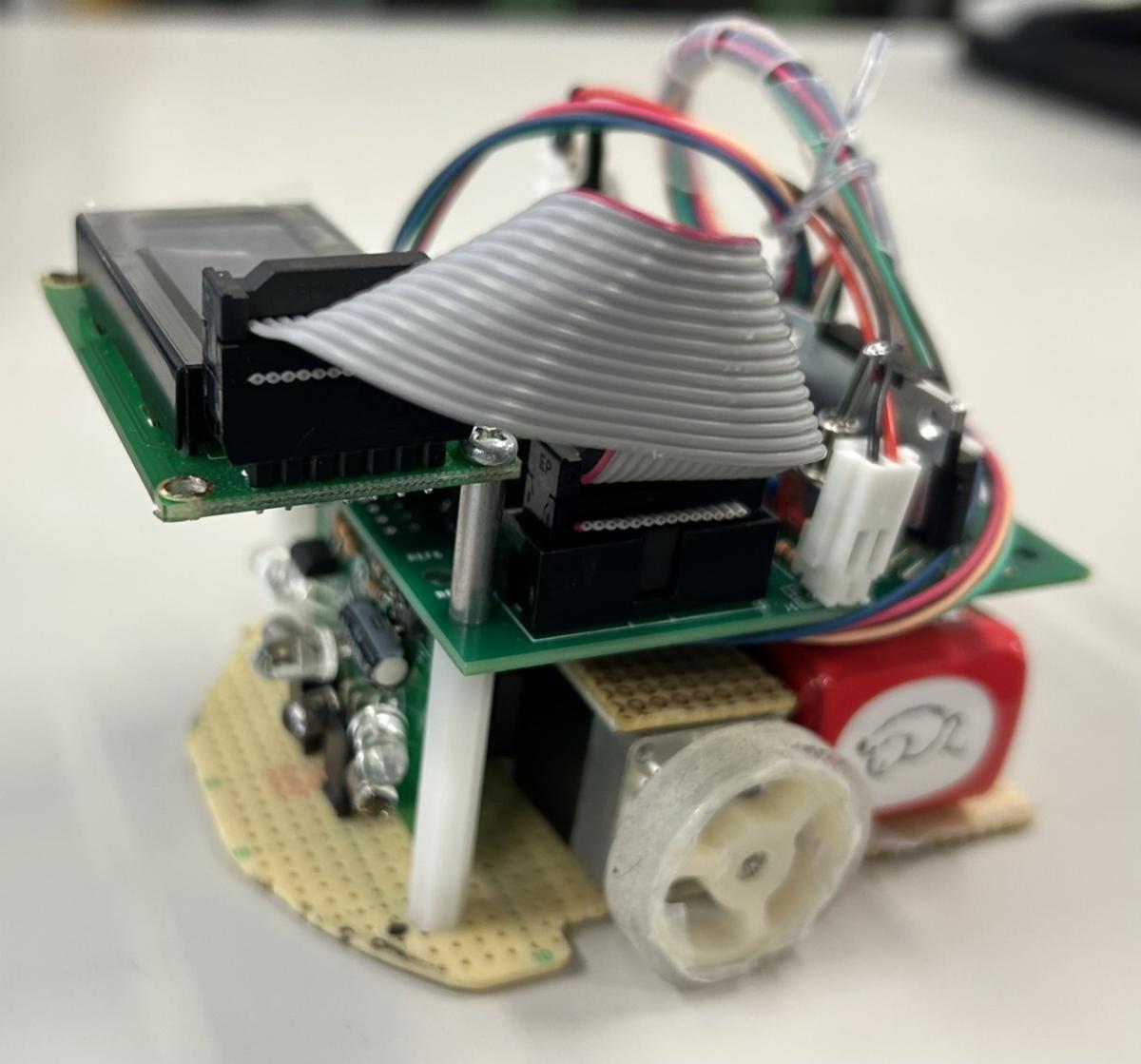

| ロボットＰＲ | マグロのひれのような配線が特徴です。制作時は止まることが無いように曲がる角度を細心の注意を払って調整しました。 |
