2023年度マイクロマウス関西地区大会
| クラシックマウス競技 CM07 ラオシューロン 笹村 遼空 大阪電気通信大学 自由工房 公認記録：0:52.970 第１走行 : 1:06.969 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
H8系 ／ Renesas H8 3694F 20[MHz] ／ 32 [kB] ／ 2 [kB] ／ 0 [kB] 使用マイコンボード：AKI-H8 |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 3 [セルor本] ／ 11.1[V] ／ 850[mAh] ／ kyPOM モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
ステッピングモータ／ 2 [個]／ オリエンタルモータ PKP213U05A モータドライバIC：サンケン SLA7078 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ : 3 [個] ／ コーデンシST-1KL3A ／ 距離センサ（反射光量をAD変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
110 x 80 x 70 [mm] 300 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 24 [mm] 幅 5 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | 0.86[m/s] ／ 1.95[m/s/s] ／ 0.26[m/s] |
| 開発環境 |
GDLソフト
ＣＡＤ： Fusion360 |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 2カ月 ／学校やサークルの標準設計 電気系 2カ月 ／学校やサークル製のプリント基板 ソフト 2カ月 ／学校やサークルのサンプルを改良 |

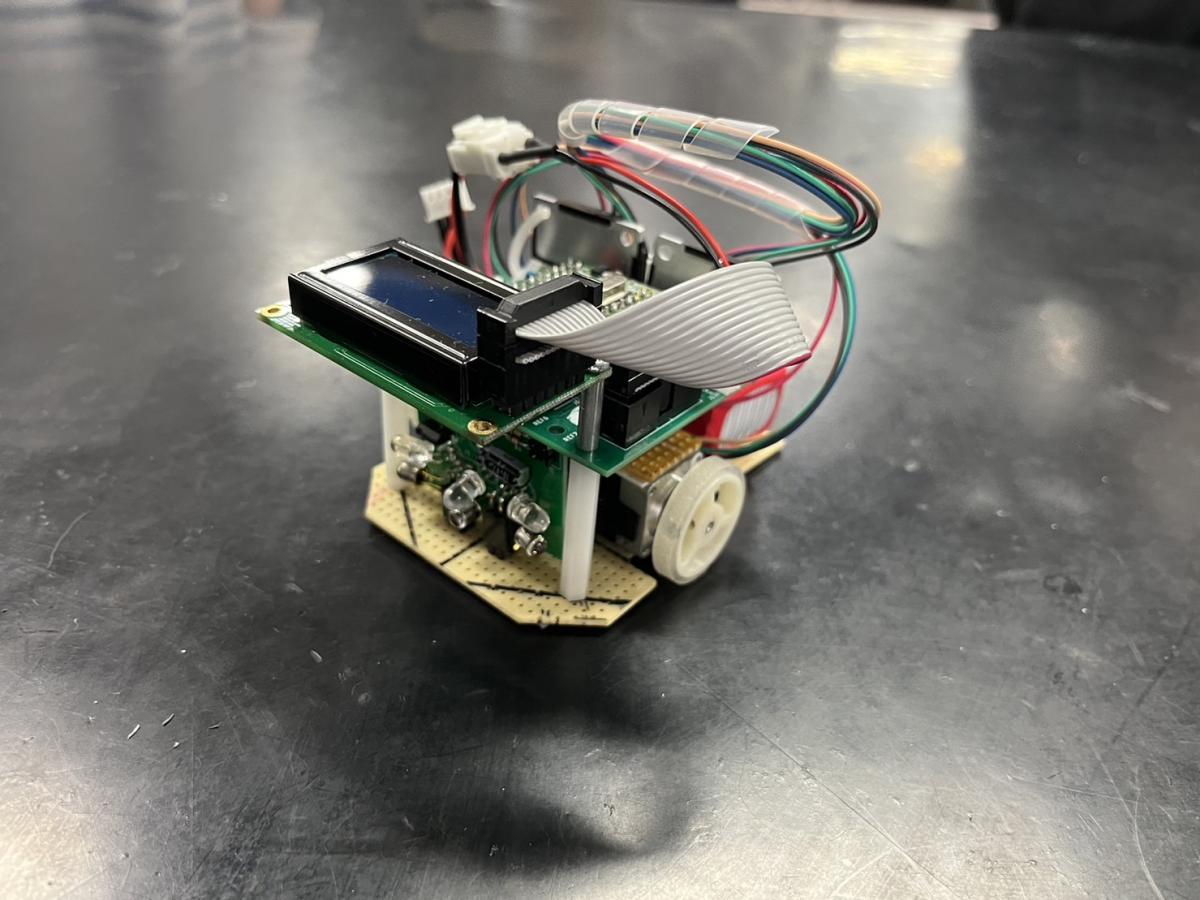

| ロボットＰＲ | 私が製作したマウスの特徴は、とにかくきれいに進むことと、モータの配線を輪っかのようにして固定していることです。出来栄えとしては、問題なくきれいに曲がったりしますし、我が子のように愛情を注いだのでなかなかいい出来栄えだと思います。 |
