第40回マイクロマウス北陸信越地区大会
| ロボトレース競技 RT01 NCC-KS 菅家 翔 新潟コンピュータ専門学校 公認記録：0:09.469 第１走行 : 0:11.086 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
RX系 ／ Renesas RX72T 200[MHz] ／ 128 [kB] ／ 128 [kB] ／ 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 3 [セルor本] ／ 11.1[V] ／ 300[mAh] ／ GAONENG モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ MAXON モータドライバIC：テキサツインスツルメンツ |
| 走行用以外のモータ |
用途： 床に押し付ける力を得るため ／ 種類： DCモータ／ 4 [個] ／ BETAFPV その他２無し |
| センサ | 赤外線センサ : 13 [個] ／ TOSHIBA ／ 距離センサ（反射光量をAD変換） ／ ジャイロセンサ : 1 [個] ／ STマイクロ ／ デジタル値出力型 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
190 x 140 x 45 [mm] 200 [g] |
| 動輪 補助輪 |
4 [輪]／ 直径 25 [mm] 幅 10 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（４輪）速度差方式 吸引機構： ドローンファンによる押し付け ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
Renesas開発ソフトorコンパイラ
ＣＡＤ： |
| アルゴリズム | トレース コース記憶あり |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1年 ／学校やサークルにすでにあった機体 電気系 1年 ／学校やサークルにすでにあった機体 ソフト 1年 ／学校やサークルのサンプルを改良 |

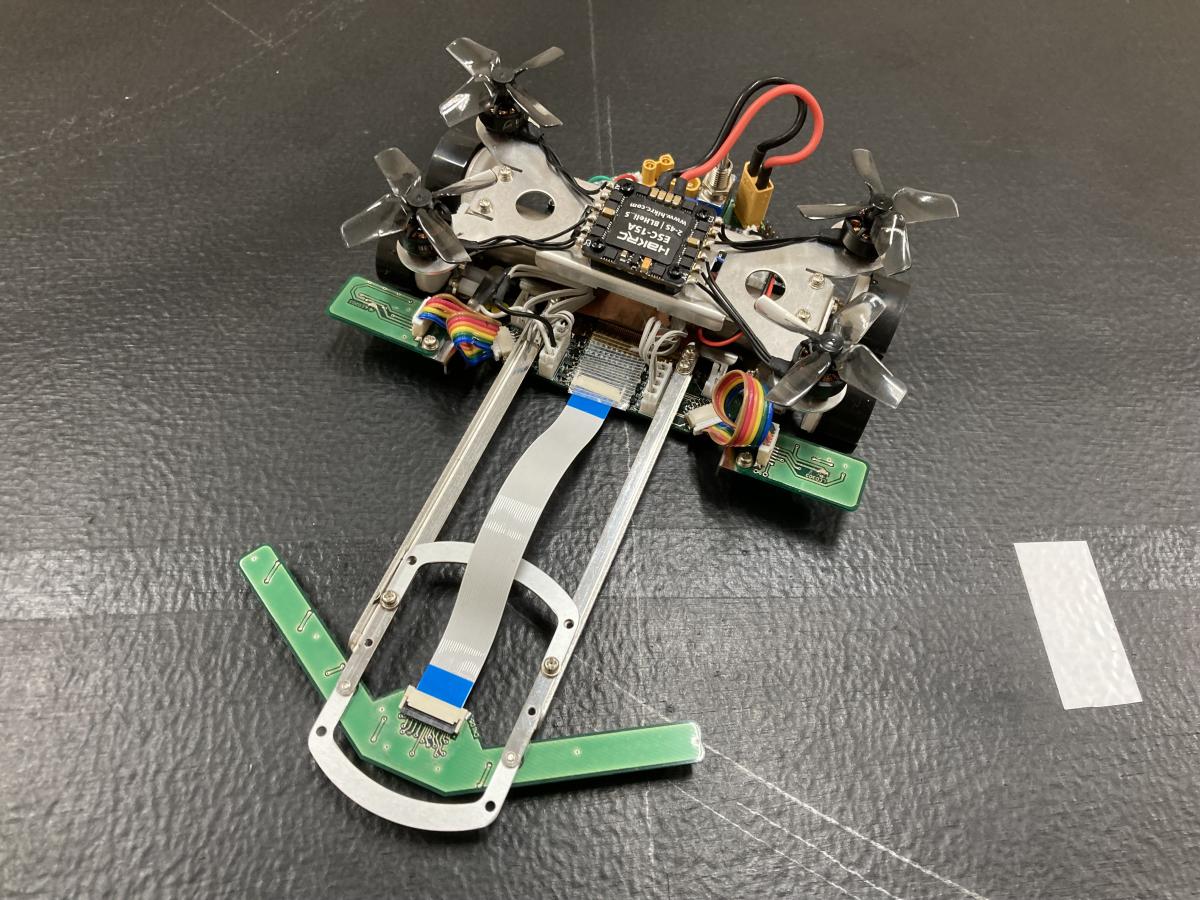

| ロボットＰＲ | ドローモータによる押し付けタイプです。 |
