第39回マイクロマウス東日本地区大会

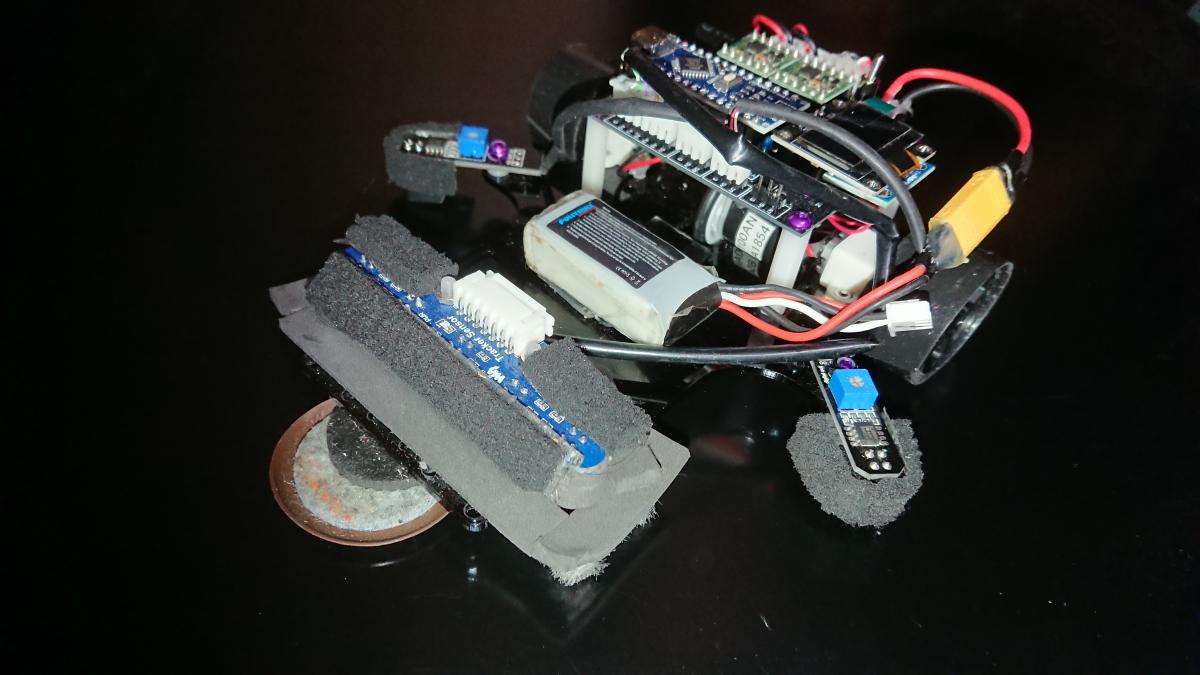

| ロボトレース競技 RT19 ドラえもん 湯川 慎一 公認記録：1:05.821 第１走行 : R |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
AVR系 ／ Atmel Aruduino nano 16[MHz] ／ 32 [kB] ／ 2 [kB] ／ 2 [kB] 使用マイコンボード：Arudino Nano |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 2 [セルor本] ／ 7.4[V] ／ 350[mAh] ／ FULLY MAX モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 1 [個]／ N20 モータドライバIC：ROHM製 BD65496MUV |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 7 [個] ／ ITR20001 ／ ／ ジャイロセンサ : 1 [個] ／ MPU-6050 ／ デジタル値出力型 ／ エンコーダ : 1 [個] ／ アルファ技研 REL18-100AN ／ 光学式 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
170 x 170 x 54 [mm] 460 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 34 [mm] 幅 7 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | 2[m/s] ／ 2[m/s/s] ／ 1[m/s] |
| 開発環境 |
Arduino IDE
ＣＡＤ： ソリッドワークス |
| アルゴリズム | トレース コース記憶あり |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 ２年 ／市販のキットを改造 電気系 2年 ／市販のキットを利用 ソフト 2年 ／キットのサンプルプログラムを改良 |
| ロボットＰＲ | キットの改良型ですが、また少し改良しました。未完成なのが特徴です。 |
