第40回マイクロマウス中部地区大会
| クラシックマウス競技 水滴 川口 隆人 東京理科大学 Mice 公認記録：棄権 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
ARM系 ／ STmicro STM32F446RE 180[MHz] ／ [kB] ／ [kB] ／ [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 2 [セルor本] ／ 7.4[V] ／ 200[mAh] ／ Kypom モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ FAULHABER 1717T003SR-3V モータドライバIC：TB67H450FNG |
| 走行用以外のモータ |
用途： 吸引の予定（まだ使用しない） ／ 種類： DCモータ／ 1 [個] ／ 不明 その他２無し |
| センサ | 赤外線センサ : 5 [個] ／ ST-1KL3A ／ 距離センサ（反射光量をAD変換） ／ ジャイロセンサ : 1 [個] ／ MPU6500 ／ デジタル値出力型 ／ エンコーダ : 2 [個] ／ IEH2-1024 ／ 光学式 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
96 x 76 x 24.5 [mm] 90 [g] |
| 動輪 補助輪 |
4 [輪]／ 直径 23.5 [mm] 幅 8.5 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（４輪）速度差方式 吸引機構： 吸引ファンを利用した吸着 ／ まだ使用しない |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
STM32CubeIDE
ＣＡＤ： Fusion360 |
| アルゴリズム | 左手法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |

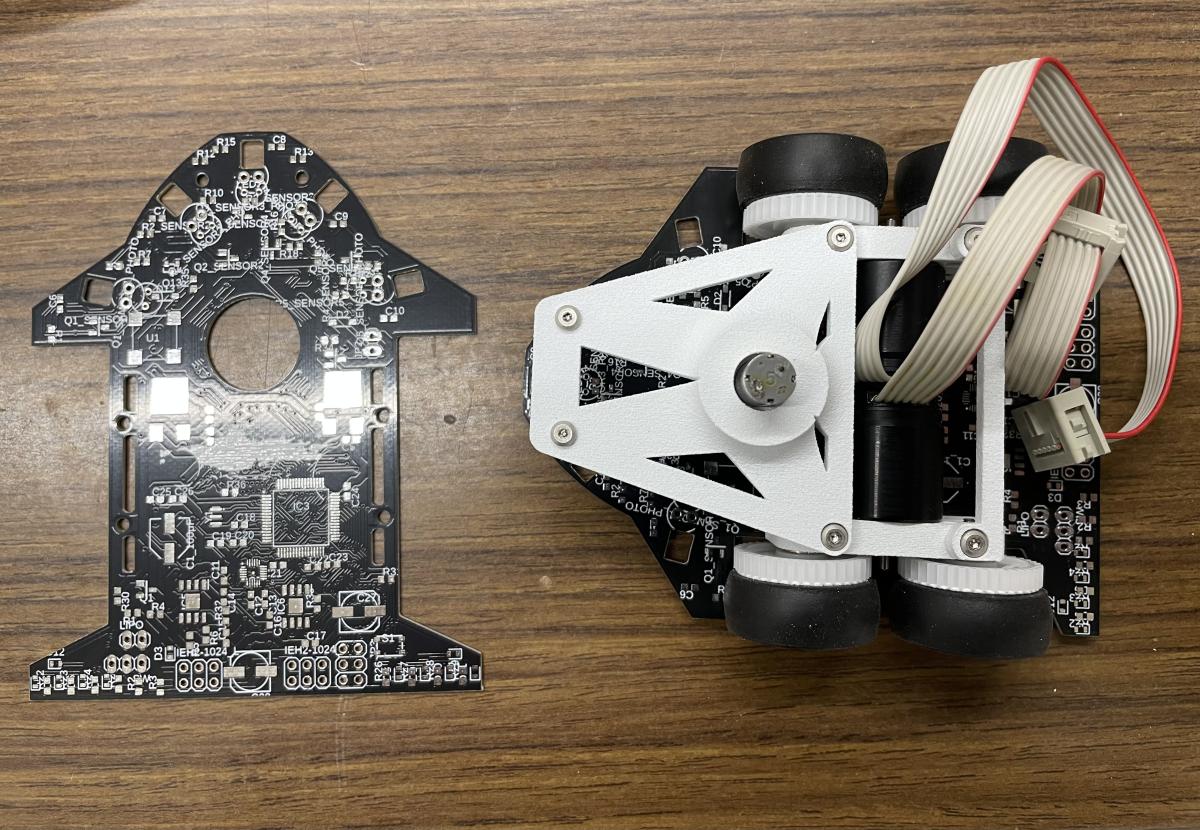

機械系 2ヶ月 ／自身で設計したオリジナル 電気系 1ヶ月 ／プリント基板（自分で設計） ソフト 1週間 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | はじめてのDCマウスです。まだ動くかわかりません。 |
